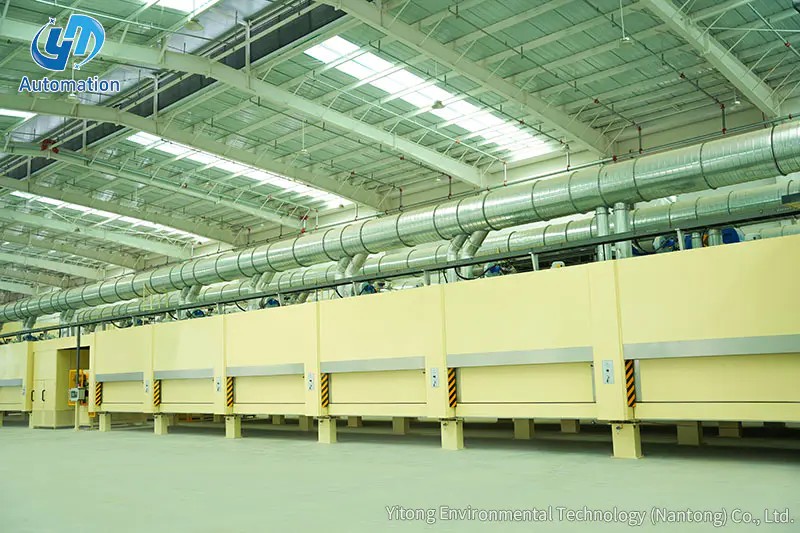

Aký je účel sušičky na impregnovaný dekoratívny papier?

A sušička na impregnovaný dekoračný papier slúži kritickému účelu odstránenie nosného rozpúšťadla z papiera nasýteného živicou a posunutie vytvrdzovania živice do presného stavu B (čiastočné vytvrdnutie) potrebné pre následnú lamináciu. Po prechode dekoratívneho alebo prekrývacieho papiera cez živicový kúpeľ a stláčacie valce na impregnačnej linke nesie nadbytočnú vodu alebo rozpúšťadlo, ktoré sa musí odpariť a živica musí byť čiastočne zosieťovaná – ani príliš vlhká (čo spôsobuje zlepenie a neúplné spojenie), ani príliš vytvrdená (čo bráni správnemu toku a priľnavosti počas lisovania za tepla). Sušička riadi oba tieto výstupy súčasne po celej šírke papierového pásu pri rýchlosti výroby až 80 až 200 metrov za minútu .

Tri súčasné funkcie sušičky

Funkcia 1: Odparovanie rozpúšťadla a vody

Melamínformaldehydové a močovinoformaldehydové živice používané pri impregnácii dekoratívneho papiera sú roztoky na vodnej báze. Po potiahnutí papier nesie 30 až 50 % zvyškovej vlhkosti (vo vzťahu k hmotnosti papiera), ktorý sa musí znížiť na cieľový obsah prchavých látok – zvyčajne 5 až 8 % pre štandardné aplikácie laminácie. Ohriaty prúd vzduchu sušičky odparuje túto vodu z oboch papierových plôch súčasne. Rýchlosť odstraňovania vlhkosti je riadená teplotou vzduchu, rýchlosťou vzduchu a rýchlosťou pásu – všetky musia byť vyvážené, aby sa dosiahlo rovnomerné odparovanie bez popálenia povrchu papiera alebo nerovnomerného zmrštenia.

Funkcia 2: Posun v B-stupni živice

Keď sa vlhkosť odparí, teplota živice sa zvýši a začnú sa zosieťovacie reakcie - postupuje živicu z jej kvapalného A-štádia do čiastočne vytvrdeného B-štádia. Živica B-stage je suchá na dotyk, manipulovateľná a rezateľná, ale stále obsahuje dostatočné množstvo nevytvrdených reaktívnych skupín, ktoré tečú pod teplom a tlakom počas lisovania za tepla, čím sa trvalo prilepia k podkladu (MDF, drevotriesková doska alebo preglejka). Teplotný profil sušičky musí posunúť vytvrdzovanie na správny stupeň – meraný ako reaktivita alebo „tok“ — bez prestrelenia do úplne vytvrdeného stavu (štádium C), kde už nemôže dôjsť k žiadnemu ďalšiemu lepeniu.

Viaczónové sušiace pece umožňujú rôzne teploty v rôznych častiach sušiarne – zóna s vyššou teplotou na počiatočné odstránenie vlhkosti, zóna s kontrolovanou nižšou teplotou na postup konečného vytvrdzovania – poskytujú operátorom presnú kontrolu nad konečným stavom papiera v B-fáze.

Funkcia 3: Napnutie a preprava papiera

Sušička musí dopravovať krehký, živicou nasýtený papierový pás cez pec pri stálom napätí bez toho, aby sa zlomil alebo pokrčil. Systémy riadenia napätia – koordinované medzi vstupným a výstupným pohonom – udržiavajú napätie pásu v rámci tesnej tolerancie v celej sušiacej zóne. Vzduchové flotačné sušičky (ktoré podopierajú sieťovinu na vankúšikoch zohriateho vzduchu bez kontaktu) sa používajú pre jemné papiere, ktoré neznášajú kontakt valčekom počas mokrej, lepkavej fázy pred dosiahnutím úplnej fázy B.

Konštrukcia sušiča a kľúčové technické vlastnosti

Konštrukcia pece a tepelná izolácia

Vonkajší plášť sušičky impregnovaného papiera je vyrobený z vysokopevnostný oceľový plech a konštrukčná profilová oceľ , poskytujúce tuhosť na udržanie rozmerovej stability po celej dĺžke rúry – ktorá sa môže roztiahnuť 15 až 40 metrov pre výrobné linky pracujúce pri vysokých rýchlostiach. Oceľový plášť je obložený minerálnou vlnou alebo inou tepelnou izoláciou, aby sa minimalizovali tepelné straty a zachovala sa rovnomernosť teploty pece. Vnútorné vzduchové kanály a kanály sú zvarené pozinkovaný oceľový plech (zvyčajne s hrúbkou 2 mm), aby odolali korozívnej kombinácii tepla, vlhkosti a výparov formaldehydu prítomných vo vnútri rúry počas prevádzky.

Systém cirkulácie vzduchu

Primárnym teplonosným médiom je recirkulujúci horúci vzduch. Tepelný motor – bežne dimenzovaný na 7,5 kW alebo vyšší, pracujúci pri 1 450 ot./min — poháňa odstredivé ventilátory, ktoré regulovanou rýchlosťou cirkulujú ohriaty vzduch cez pec. Ventilátor nasáva vzduch cez výmenník tepla (para, tepelný olej alebo plyn v závislosti od infraštruktúry závodu), ohrieva ho na cieľovú teplotu a smeruje ho cez sústavy trysiek nad a pod pás papiera. Vratný vzduch prechádza späť cez výmenník tepla na opätovné ohrievanie, pričom riadený podiel sa odvádza na odstránenie vyparenej vlhkosti a výparov formaldehydu.

Ovládanie objemu vzduchu a postupné spustenie

Objem vzduchu privádzaného do pásu papiera nie je pevný – upravuje sa počas spúšťania a prevádzky tak, aby vyhovoval kvalite papiera, rýchlosti linky a typu spracovávanej živice. Postupné zvyšovanie objemu vzduchu počas štartovania je nevyhnutné: prenesenie čerstvého papiera cez pec pod plný prúd vzduchu riskuje pretrhnutie pásu turbulentným vzduchom, kým sa napätie úplne nevyvinie. Ovládanie pohonu s premenlivou frekvenciou (VFD) na motoroch ventilátora umožňuje plynulé, kontrolované zvyšovanie prietoku vzduchu z minima na úroveň výroby, keď sa pás papiera stabilizuje.

Ovládanie teplotnej zóny

Moderné sušičky rozdeľujú rúru na nezávisle regulované teplotné zóny – zvyčajne 3 až 6 zón od vstupu po výstup. Teplota v každej zóne je monitorovaná termočlánkovými snímačmi a riadená PLC pohonmi na ventiloch prívodu tepla. Toto zónové riadenie umožňuje operátorom optimalizovať teplotný profil pre rôzne hmotnosti papiera, koncentrácie živice a rýchlosti linky – dosiahnutie konzistentnej B-stupňovej kvality vo všetkých výrobných podmienkach.
