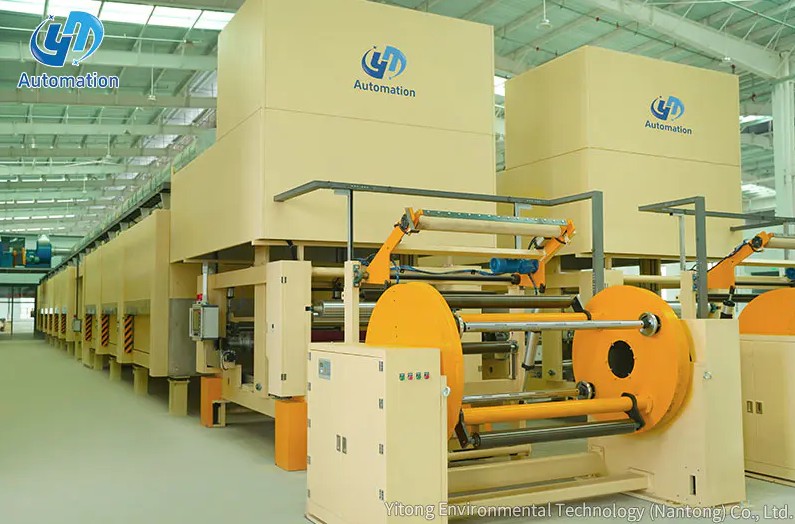

Čo je to rotačný odvíjač?

A rotačný odvíjač je stroj na manipuláciu s pásom, ktorý nepretržite podáva kotúč materiálu – ako je papier, fólia, fólia, tkanina alebo netkaná textília – do následného procesu spracovania, tlače, poťahovania alebo laminovania pri kontrolovanej rýchlosti a napätí. Otáča základný valec, keď sa spotrebúva materiál, pričom udržiava stabilný a konzistentný posuv pásu bez prerušenia. Na rozdiel od ručných alebo statických odvíjacích stojanov rotačný odvíjač integruje aktívne riadenie napätia a v automatizovaných konfiguráciách schopnosť spájania alebo výmeny kotúčov, čo umožňuje nepretržité pokračovanie výroby, keď je jeden kotúč vyčerpaný. Je to základná časť vybavenia každej linky na výrobu kontinuálnej siete.

Hlavná funkcia: Čo robí rotačný odvíjač vo výrobnej linke

V akomkoľvek webovom výrobnom procese – či už ide o tlač, rezanie, laminovanie, poťahovanie, embosovanie alebo konverziu – surovina prichádza ako navinutá rolka. Úlohou rotačného odvíjača je previesť navinutý kotúč na pohyblivý plochý pás, ktorý sa pohybuje správnou rýchlosťou a napätím do spracovateľskej časti stroja.

Tri základné funkcie, ktoré rotačný odvíjač vykonáva, sú:

• Rotácia rolky: Odvíjač drží a otáča základný kotúč, pričom dávkuje materiál rýchlosťou vyžadovanou následným procesom – či už je to niekoľko metrov za minútu pre pomalú presnú prácu alebo 300-800 metrov za minútu pri výrobe vysokorýchlostného papiera alebo fólie.
• Kontrola napätia: Keď sa priemer kotúča zmenšuje z plného na prázdny, rotačná zotrvačnosť sa neustále mení. Bez kompenzácie by sa napätie pásu postupne zvyšovalo, keď sa valec zmršťuje. Systém riadenia napnutia automaticky nastavuje brzdnú alebo hnaciu silu, aby sa udržala nastavená úroveň napätia v celom použiteľnom priemere kotúča.
• Zarovnanie webu: Mnoho rotačných odvíjačov obsahuje bočný vodiaci systém pásu, ktorý koriguje polohu pásu pri jeho odvíjaní zo strany na stranu, čím kompenzuje nepravidelnosti navíjania kotúča a bráni tomu, aby sa pás unášal z dráhy spracovania stroja.

Konštrukčné komponenty rotačného odvíjača

Rotačný odvíjač sa skladá z niekoľkých integrovaných podsystémov, z ktorých každý prispieva k stabilnému a konzistentnému dodávaniu pásu. Pochopenie týchto komponentov pomáha operátorom a technikom správne špecifikovať, uviesť do prevádzky a udržiavať zariadenie.

Rám stroja a podpora cievky

Rám je štrukturálnym základom odvíjača, ktorý nesie celú hmotnosť naloženého základného kotúča – čo môže byť od 200 kg až niekoľko ton v závislosti od šírky materiálu a priemeru kotúča. Robustné rámy sú vyrobené z vysokopevnostného oceľového plechu (ako je konštrukčná oceľ A3) privareného do pevnej skriňovej alebo portálovej konštrukcie. Tuhosť je kritická: vychýlenie rámu pri zaťažení by zmenilo geometriu dráhy pásu a spôsobilo by kolísanie napätia a chyby sledovania.

Podpera cievky – nazývaná aj zostava odvíjacieho tŕňa alebo tŕňa – drží jadro základného valca a prenáša naň rotačnú silu. Bezpečnostné upínacie podpery pevne zaisťujú jadro kotúča počas vysokorýchlostného otáčania, čím zabraňujú axiálnemu alebo radiálnemu skĺznutiu, ktoré by mohlo spôsobiť pád kotúča alebo pretrhnutie pásu. A Hriadeľ uvoľnenia posúvača Φ76 mm je bežná štandardná veľkosť v aplikáciách na odvíjanie papiera a fólie, ktorá sa zhoduje so 76 mm (3-palcovým) papierovým jadrom, ktoré sa bežne používa v spracovateľskom priemysle. Rozpínacie skľučovadlá alebo pneumatické klieštiny zvierajú jadro zvnútra, čo umožňuje rýchle a bezpečné výmeny kotúčov.

Systém kontroly napätia

Systém riadenia ťahu je technicky najsofistikovanejším podsystémom rotačného odvíjača. Jeho účelom je automaticky udržiavať pás na vopred nastavenej úrovni napätia bez ohľadu na zmeny priemeru valca, rýchlosti linky alebo zrýchlenia a spomalenia procesu.

Kontrola napätia sa dosiahne jedným z nasledujúcich prístupov alebo ich kombináciou:

• Magnetická časticová brzda: Kĺzavé brzdové zariadenie namontované na odvíjacom hriadeli. Brzda aplikuje riadený spomaľovací moment, aby odolala voľnému otáčaniu valca. Keď sa priemer kotúča zmenšuje, ovládač zvyšuje brzdný moment, aby sa udržalo konštantné napätie pásu. Magnetické časticové brzdy poskytujú plynulé, plynulé nastavenie napätia a sú široko používané v ľahkých až stredne náročných odvíjacích aplikáciách.
• Pohon servomotorom: V konfiguráciách poháňaného odvíjania poháňa servomotor odvíjací hriadeľ v smere odvíjania, čím aktívne riadi krútiaci moment a tým aj napätie. Systémy poháňané servomotorom rýchlejšie reagujú na poruchy napätia a používajú sa vo vysokorýchlostných a presných aplikáciách, ako je flexibilná elektronika a farmaceutické obaly.
• Spätná väzba snímača zaťaženia (sila prevodníka): Snímače zaťaženia namontované na vyrovnávacom valci alebo na pevných napínacích valcoch merajú skutočné napätie pásu v reálnom čase. Signál napätia sa vracia späť do brzdy alebo ovládača pohonu, ktorý upravuje výstup krútiaceho momentu tak, aby sa udržala nastavená hodnota. Systémy snímačov zaťaženia dosahujú presnosť riadenia napätia ±1–3 % nastavenej hodnoty za stabilných podmienok.
• Systém tanečných valcov: Zaťažený alebo pneumaticky zaťažený voľne plávajúci valec spočíva na páse medzi odvíjaním a prvou štrbinou po prúde. Pozícia tanečníka odráža rovnováhu medzi ponukou materiálu a dopytom po procese. Snímač polohy monitoruje polohu tanečníka a signalizuje ovládaču napätia, aby zodpovedajúcim spôsobom urýchlil alebo spomalil odvíjanie, čím poskytuje vlastné nízkofrekvenčné vyrovnávanie napätia.

Webový vodiaci systém

Základné kotúče nie sú nikdy navinuté s dokonalou bočnou rovnomernosťou – vychýlenie hrán, teleskopické teleskopické jadro a variácie šírky materiálu spôsobujú, že sa pás pri odvíjaní posúva do strán. Systém vedenia pásu to koriguje snímaním okraja pásu alebo polohy stredovej čiary a pohybom odvíjacieho stojana alebo riadiaceho valca, aby sa pás znova vycentroval. Snímače okrajov využívajúce ultrazvukové, optické alebo kontrastné snímacie technológie zisťujú polohu webu s presnosťou ±0,1–0,5 mm , hnacie akčné členy, ktoré udržujú registráciu počas celého rolovania.

Nakladací mechanizmus rolky

Bezpečné a rýchle naloženie ťažkého materského kotúča na odvíjací hriadeľ je kritickou prevádzkovou požiadavkou. Mechanizmy na nakladanie kotúčov siahajú od jednoduchých ručných zdvíhacích systémov s upevňovacími bodmi na ráme, cez hydraulické alebo elektrické zdvíhacie stoly, ktoré zdvíhajú kotúč do výšky hriadeľa bez manuálneho zdvíhania, až po plne automatické meniče kotúčov, ktoré zdvíhajú nové kotúče z podlahových kolísk a umiestňujú ich na hriadeľ pod kontrolou stroja. Výber nakladacieho mechanizmu závisí od hmotnosti kotúča, frekvencie prestavovania a dostupného počtu pracovníkov operátora.

Typy rotačného odvíjača: Konfigurácie s jednou stanicou vs

Rotačné odvíjače sú dostupné v dvoch základných konfiguráciách, ktoré sa líšia svojim prístupom k výmene kotúča – prechodu z jedného vyčerpaného kotúča na ďalší.

Odvíjač s jednou stanicou (s jednou polohou).

Najjednoduchšia konfigurácia drží jeden kotúč naraz. Keď je kotúč vyčerpaný, linka sa musí zastaviť, prázdne jadro sa vyberie, nový kotúč sa vloží a pás sa ručne alebo poloautomaticky navlieka strojom pred obnovením výroby. Odvíjačky s jednou stanicou majú nižšiu cenu, jednoduchšie sa udržiavajú a sú vhodné pre operácie, kde je čas výmeny kotúča prijateľný vzhľadom na dĺžku výrobného cyklu – zvyčajne v linkách s pomalšou rýchlosťou, pri krátkodobej konverzii alebo pri materiáloch príliš citlivých na letmé spájanie.

Revolverový (duplexný alebo multispoolový) odvíjač

Revolverový odvíjač má dve alebo viac pozícií rolovania na rotujúcom ramene alebo karuseli. Zatiaľ čo sa aktívna rolka odvíja, ďalšia rolka je vopred nabitá a pripravená v pohotovostnej polohe. Keď sa aktívny kotúč blíži k vyčerpaniu, veža sa otáča, aby uviedla novú rolku do aktívnej polohy a vykoná sa automatické alebo poloautomatické spojenie - pripojenie konca končiaceho pásu k prednej hrane nového kotúča bez zastavenia linky.

Revolverové odvíjače umožňujú spájanie s nulovou rýchlosťou (pavučina je krátko zastavená v bode spoja, zatiaľ čo linka beží z akumulátora) alebo lietajúce spájanie (spojenie sa robí pri plnej prevádzkovej rýchlosti pomocou lepiacich pásikov na novom jadre kotúča). Odvíjače s lietajúcim spojom sú nevyhnutné vo vysokorýchlostných linkách na papier, fólie a flexibilné baliace linky, kde akékoľvek zastavenie produkuje odpad a narúša následné procesy, ktoré nemôžu tolerovať prerušenie.

Kľúčové technické špecifikácie rotačného odvíjača

Pri špecifikovaní rotačného odvíjača pre konkrétnu aplikáciu je potrebné definovať nasledujúce parametre, aby sa zabezpečila správna veľkosť a konfigurácia stroja:

Odvetvia a aplikácie, kde sú rotačné odvíjače nevyhnutné

Rotačné odvíjače sú prítomné všade tam, kde je navinutý kotúč materiálu východiskovým bodom pre kontinuálny proces výroby alebo spracovania. Rozsah priemyselných odvetví a špecifických aplikácií je široký:

• Výroba papiera a hodvábneho papiera: Odvíjanie rodičovských kotúčov papiera na rezanie, fóliu, tlač, poťahovanie, laminovanie a konverziu tkaniva. Rodičovské papierové kotúče môžu vážiť niekoľko ton a presahovať priemer 2 500 mm, čo si vyžaduje odolnú rámovú konštrukciu a kontrolu napnutia vysokého krútiaceho momentu.
• Flexibilné balenie: Podávanie plastovej fólie, hliníkovej fólie, papiera a laminátových pásov do strojov na výrobu vreciek, liniek formovania, plnenia a uzatvárania a poťahovacích staníc. Flexibilné baliace linky vyžadujú presnú kontrolu napätia, aby sa zabránilo naťahovaniu fólie, ktoré by spôsobilo chyby v sútlači pri viacfarebnej tlači.
• Tlač a konverzia štítkov: Odvíjanie materiálu štítkov, uvoľňovacej podložky a potlačených pásov štítkov do lisu štítkov a dokončovacích liniek. Vysokorýchlostná konverzia štítkov si vyžaduje rýchlu odozvu na kontrolu napätia a presné vedenie webu pre presnosť registrácie od okraja po okraj. ±0,1–0,2 mm .
• Výroba netkaných textílií a textílií: Privádzanie kotúčov tkaných textílií do laminovacích, rezacích a spracovateľských liniek pre hygienické výrobky, zdravotnícke textílie a geotextílie. Netkané textílie sú roztiahnuteľné a vyžadujú jemné ovládanie napätia, aby sa zabránilo deformácii.
• Výroba batérií a elektroniky: Odvíjanie elektródových fólií, separátorov a kotúčov zberača prúdu pre zostavu článkov lítium-iónových batérií. Tieto ultratenké, krehké materiály vyžadujú výnimočne presnú kontrolu napätia – často vo vnútri ±1 N — a manipulácia bez kontaminácie.
• Vlnitá lepenka a kartón: Jednovrstvové a dvojité rubové časti linky na vlnitú lepenku používajú rotačné odvíjače na podávanie krycích dosiek a žliabkovaných stredných kotúčov vysokou rýchlosťou a konzistentným napätím, aby sa zachovala hĺbka a kvalita spojenia v hotovej lepenke.

Rotačný odvíjač vs. statický odvíjací stojan: Kľúčové rozdiely

Statický odvíjací stojan – najjednoduchšia forma držiaka kotúča – podopiera kotúč na osi a umožňuje mu voľne sa otáčať, keď sa pás odťahuje pohonom za ním. Zatiaľ čo postačuje pre aplikácie s veľmi nízkou rýchlosťou alebo nízkym napätím, statický stojan neposkytuje žiadnu kontrolu napätia a je nevhodný pre akýkoľvek proces, ktorý vyžaduje konzistentné napnutie pásu, riadené spomalenie alebo vysokorýchlostnú prevádzku.

Bežné problémy pri rotačnom odvíjaní a ako im predchádzať

Problémy s výkonom rotačného odvíjača sa zvyčajne spájajú s malým súborom opakujúcich sa príčin. Proaktívne riešenie týchto problémov pomocou nastavenia a údržby stroja zabraňuje väčšine prerušenia webu, napätiu a chybám registrácie v následných procesoch.

Variácie napätia a prerušenia webu

Prudké špičky napätia počas zrýchľovania alebo spomaľovania a progresívne zvyšovanie napätia so zmenšujúcim sa priemerom valca sú hlavnými príčinami pretrhnutia pásu. Preventívne opatrenia zahŕňajú overenie, či je kompenzácia kužeľového napätia systému riadenia napätia správne nakalibrovaná na modul materiálu, kontrolu, či je tlak vzduchu tanečného valca alebo vynulovanie snímača zaťaženia v rámci špecifikácií, a potvrdenie, že brzda alebo pohon reagujú v rámci požadovanej časovej konštanty pre používanú rýchlosť linky.

Drift webu a poškodenie okrajov

Bočný posun pásu spôsobuje, že okraje sa dotýkajú štruktúry stroja, čo spôsobuje poškodenie okrajov, tvorbu prachu a chyby registrácie. Systémy vedenia pásu vyžadujú kontrolu kalibrácie snímača pri každej výmene kotúča, aby sa potvrdilo, že referenčný bod vedenia zodpovedá skutočnej požadovanej stredovej línii pásu alebo polohe okraja. Excentricita kotúča – kde jadro kotúča nie je sústredné s vonkajším priemerom navinutého kotúča – vytvára periodickú bočnú osciláciu, ktorá môže presiahnuť korekčnú šírku pásma vodidla pásu, čo spôsobuje prerušovaný posun, ktorý vodič nedokáže úplne potlačiť.

Poškodenie pri zaťažení kotúča

Nesprávne zaťaženie kotúča – najmä kotúče zaťažené mimo stredu alebo s nie úplne zasunutým skľučovadlom – spôsobuje vychýlenie hriadeľa pri zaťažení, nerovnomerné rozloženie napätia po šírke pásu a potenciálne prepadnutie kotúča pri rýchlosti. Bezpečnostné upínacie podpery s pozitívnym potvrdením zapojenia (ako napríklad snímač priblíženia overujúci predĺženie skľučovadla) výrazne znižujú toto riziko vo vysokorýchlostných výrobných prostrediach.

Bežná údržba pre spoľahlivý výkon rotačného odvíjača

Rotačné odvíjače sú mechanicky robustné, ale vyžadujú pravidelnú údržbu, aby sa zachovala presná kontrola napätia a výkon vedenia pásu počas ich životnosti.

1. Servis bŕzd a magnetických časticových bŕzd: Magnetické časticové brzdy vyžadujú výmenu kvapaliny každý 1 000 – 2 000 prevádzkových hodín alebo v intervale špecifikovanom výrobcom. Degradovaná brzdová kvapalina vytvára nekonzistentný krútiaci moment, ktorý priamo spôsobuje kolísanie napätia.
2. Kalibrácia snímača zaťaženia: Overte nulu a kalibráciu snímača zaťaženia mesačne alebo vo frekvencii špecifikovanej v dokumentácii stroja. Kalibračný drift v snímačoch zaťaženia vytvára systematický posun napätia, ktorý sa časom hromadí.
3. Kontrola skľučovadla a rozpínacieho tŕňa: Štvrťročne kontrolujte segmenty skľučovadla a ovládacie mechanizmy z hľadiska opotrebovania, ryhovania a znečistenia. Opotrebované segmenty skľučovadla znižujú uchopovaciu silu na jadro, čím sa zvyšuje riziko skĺznutia jadra pri rýchlosti.
4. Kontrola a mazanie ložísk: Ložiská odvíjacieho hriadeľa nesú vysoké radiálne a axiálne zaťaženie v dôsledku veľkej hmotnosti valca a napätia pásu. Namažte v špecifikovanom intervale a vymeňte pri prvom náznaku hluku, vibrácií alebo zvýšenej prevádzkovej teploty – zvyčajne vyššej 70°C na vonkajšom povrchu puzdra ložiska počas behu.
5. Čistenie snímača webového sprievodcu: Okrajové a čiarové snímače zbierajú prach a usadeniny materiálu, ktoré znižujú presnosť snímania. Vyčistite čelné plochy snímača pri každej výmene kotúča a overte korekčnú odozvu vodiaceho systému pomocou skúšobnej odchýlky na potvrdenie plnej funkcie.
6. Kontrola rámu a upevňovacích prvkov: Každoročne kontrolujte konštrukčné zvary a upevňovacie prvky, či nedochádza k vzniku únavových trhlín – najmä na miestach s vysokým namáhaním, ako sú montážne body podpery cievky, kde sa dynamická váha valca a ťahové zaťaženie prenáša do konštrukcie rámu.
