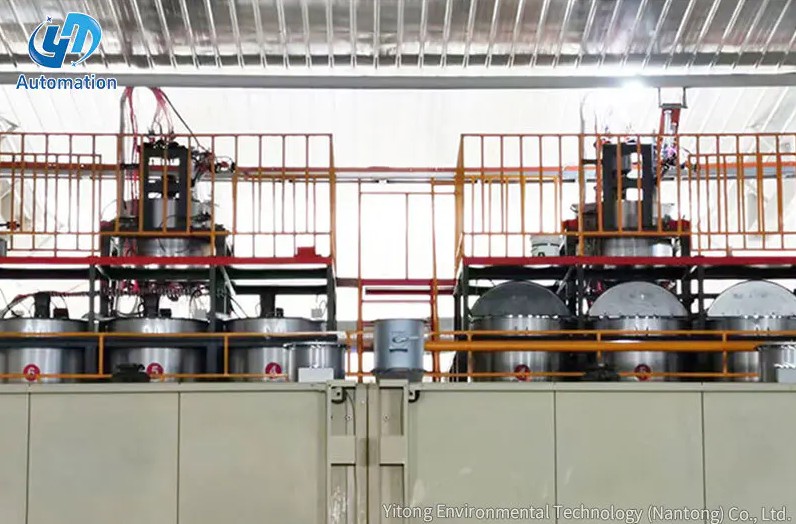

An inteligentný systém miešania lepidla je automatizovaná platforma, ktorá meria, mieša a dodáva presne formulované živicové zmesi na viacero staníc na výrobnej linke impregnácie alebo náteru – v reálnom čase, bez manuálneho zásahu. Namiesto toho, aby sa operátor spoliehal na to, že surovú živicu, tvrdidlá, katalyzátory a ďalšie prísady ručne odvážia a zmiešajú, systém používa senzory, prietokomery, programovateľné ovládače a spätnoväzbové slučky na výrobu lepidla v presnom pomere, ktorý si vyžaduje každá časť linky, či už ide o impregnačnú nádrž, striekací stroj alebo stanicu sekundárneho lakovania.
Výsledkom je výrobný proces, ktorý je konzistentnejší, materiálovo efektívnejší a výrazne menej závislý od individuálnych zručností operátora. Variácie medzi jednotlivými dávkami – jeden z najtrvalejších problémov s kvalitou vo výrobe na báze živice – sa dramaticky zníži, pretože každé rozhodnutie o miešaní sa riadi skôr naprogramovanými receptúrami a spätnou väzbou senzora v uzavretej slučke, než ľudským úsudkom.
Tento článok vysvetľuje, ako sú inteligentné systémy na miešanie lepidiel štruktúrované, ako ich hlavné podsystémy interagujú, aké údaje zhromažďujú a na základe ktorých konajú a prečo predstavujú zmysluplnú prevádzkovú aktualizáciu oproti ručnému alebo poloautomatickému miešaniu.
Inteligentný systém miešania lepidla nie je jeden stroj, ale integrovaná sieť hardvérových a softvérových podsystémov, ktoré pracujú v koordinácii. Pochopenie architektúry pomáha objasniť, ako sa inteligencia skutočne implementuje v praxi.
Systém začína špeciálnymi skladovacími nádržami alebo nádobami pre každú surovinu: základnú živicu, tvrdidlo, katalyzátor, separátor, zmáčadlo a akékoľvek ďalšie prísady špecifické pre výrobný proces. Tieto nádrže sú zvyčajne z nehrdzavejúcej ocele alebo polyetylénu s vysokou hustotou (HDPE), aby odolávali chemickej korózii, a sú vybavené snímačmi hladiny, ktoré neustále hlásia stav naplnenia centrálnemu ovládaču. Alarmy nízkej hladiny zabraňujú systému, aby sa pokúsil zmiešať s vyčerpanými prísadami, čo by inak spôsobilo, že nesprávne pomery sa dostanú na výrobnú linku nezistené.
Každá nádrž sa privádza do vyhradenej dávkovacej a výtlačnej linky, takže neexistuje riziko krížovej kontaminácie medzi prísadami pred kontrolovaným bodom miešania. Prvky na reguláciu teploty – zvyčajne vykurovacie plášte alebo radové výmenníky tepla – sa aplikujú na nádrže obsahujúce živice citlivé na viskozitu, ktoré sa musia udržiavať nad minimálnou teplotou, aby správne prúdili a merali.
Toto je technické jadro systému. Každá linka ingrediencií je vybavená presným odmeriavacím zariadením – bežne hmotnostným prietokomerom (Coriolisov typ) alebo objemovým prietokomerom (typ ozubeného kolesa alebo oválneho ozubeného kolesa), ktoré meria, koľko každej zložky sa v danom okamihu dodáva do miešacej komory. Tieto merače komunikujú s centrálnym PLC (Programmable Logic Controller) rýchlosťou aktualizácie 10 – 100-krát za sekundu, vďaka čomu má riadiaca jednotka nepretržitý prehľad o aktuálnom prietoku oproti cieľovému prietoku.
Coriolisove hmotnostné prietokomery sú preferovanou voľbou v systémoch s vysokou presnosťou, pretože merajú hmotnosť priamo, nie sú ovplyvnené zmenami teploty alebo tlaku, ktoré by spôsobili chyby v objemových meraniach. V typickej inštalácii je presnosť dávkovania udržiavaná na ±0,5 % alebo lepšej, čo sa priamo premieta do konzistentných pomerov živice k tvrdidlu a predvídateľného správania vytvrdzovania v konečnom produkte.
Dávkovacie čerpadlá – často zubové čerpadlá alebo peristaltické čerpadlá v závislosti od viskozity a abrazívnosti kvapaliny – sú poháňané pohonmi s premenlivou frekvenciou (VFD), ktoré upravujú rýchlosť čerpadla v reálnom čase na základe spätnej väzby prietokomeru. Ak merač zistí, že komponent tečie rýchlejšie alebo pomalšie, ako vyžaduje recept, VFD opraví rýchlosť čerpadla v priebehu milisekúnd.
Akonáhle sa správne proporčné prúdy prísad zbiehajú, vstupujú do miešacej komory navrhnutej na vytvorenie homogénnej zmesi predtým, ako sa lepidlo dopraví do výrobnej stanice. Technológia miešania sa líši v závislosti od chémie živice a objemu výroby:
Všetky subsystémy – zásobníky, merače, čerpadlá, mixéry, regulátory teploty a distribučné ventily – sú koordinované centrálnym PLC, ktoré vykonáva receptúry miešania a reaguje na spätnú väzbu snímača v reálnom čase. Operátori interagujú so systémom prostredníctvom dotykového panela HMI (Human-Machine Interface), kde môžu:
Pokročilejšie inštalácie pripájajú PLC k systému SCADA (Supervisory Control and Data Acquisition) na úrovni závodu alebo MES (Manufacturing Execution System), čo umožňuje agregovať výrobné údaje, sledovať trendy a reagovať na nich na úrovni riadenia závodu.
Jednou z definujúcich vlastností inteligentného systému miešania lepidiel v impregnačnej a nanášacej linke je jeho schopnosť dodávať rôzne formulácie do rôznych výrobných staníc súčasne. Je to zložitejšie, ako by sa mohlo na začiatku zdať, pretože impregnačná stanica, striekací stroj a stroj na sekundárne nanášanie majú odlišné požiadavky.
| Výrobná stanica | Typický obsah tuhej živice | Kľúčové prísady | Rozsah viskozity |
|---|---|---|---|
| Impregnačná stanica | 45 – 65 % | Zmáčadlá, zmäkčovadlá | Nízka (50 – 200 mPa·s) |
| Striekací stroj | 30 – 50 % | Separačné prostriedky, riediaca voda | Veľmi nízka (20–80 mPa·s) |
| Sekundárny lakovací stroj | 55 – 75 % | Tvrdidlá, modifikátory toku | Stredná (200 – 600 mPa·s) |
Aby systém slúžil týmto staniciam súčasne bez krížovej kontaminácie alebo posunu pomeru, používa sieť nezávisle riadených distribučných okruhov – jeden na stanicu. Každý okruh má svoju vlastnú nastavenú hodnotu uloženú v databáze receptov, vlastné prietokomery a regulačné ventily a vlastnú spätnoväzbovú slučku. Centrálne PLC riadi všetky okruhy paralelne, pričom neustále vyvažuje dopyt každej stanice s dostupným zdrojom zo zmiešavacej hlavy.
Keď sa zavedie nový produkt alebo sa zmenia podmienky procesu – napríklad keď sa zvýši rýchlosť linky a impregnačná stanica potrebuje väčší prietok lepidla – systém automaticky prepočíta všetky dodávané množstvá a v priebehu niekoľkých sekúnd upraví otáčky čerpadla a polohy ventilov bez toho, aby musel operátor zasahovať alebo manuálne vykonávať nové výpočty.
„Inteligencia“ v inteligentnom systéme na miešanie lepidla sa vo veľkej miere odvíja od siete senzorov a riadiacich algoritmov s uzavretou slučkou, ktoré pôsobia na dáta senzorov. Bez nepretržitej spätnej väzby by systém nebol o nič inteligentnejší ako jednoduchá pumpa riadená časovačom – dávkovala by ingrediencie pevnou rýchlosťou bez ohľadu na to, či skutočný výkon zodpovedá cieľovej formulácii.
Prietokomery na každej linke prísad poskytujú nepretržité meranie skutočných rýchlostí dodávky. PLC ich porovnáva s cieľovými pomermi uloženými v recepte a vypočítava chybový signál. Ak chyba prekročí definovanú toleranciu – zvyčajne ±1–2 % požadovanej hodnoty – regulátor odošle korekčný signál príslušnému pohonu čerpadla. Táto regulačná slučka PID (Proportional-Integral-Derivative) beží nepretržite počas celej výroby a kompenzuje:
V pokročilých systémoch sú inline viskozimetre inštalované vo výstupnej linke miešania na meranie skutočnej viskozity namiešaného lepidla predtým, ako sa dostane do výrobnej stanice. Viskozita je jedným z najspoľahlivejších proxy pre správnu formuláciu — ak je pomer živice k tvrdidlu alebo úroveň riedenia nesprávny, viskozita sa odchyľuje od cieľovej hodnoty. Inline meranie viskozity umožňuje systému odhaliť chyby formulácie, ktoré nemusia byť zjavné zo samotných údajov prietokomera najmä v zložitých viaczložkových systémoch, kde malé chyby pomeru v jednej zložke majú nadmerný vplyv na správanie finálnej zmesi.
Snímače teploty (typicky odporové teplomery PT100) sú umiestnené v nádržiach na suroviny, prívodných potrubiach a zmiešavacej komore. Keďže viskozita živice sa výrazne mení s teplotou – zvýšenie teploty o 10 °C môže znížiť viskozitu o 30 – 50 % v niektorých močovino-formaldehydových alebo melamín-formaldehydových systémoch – regulátor používa odčítané hodnoty teploty na aplikáciu korekčných faktorov viskozity na algoritmus riadenia prietoku alebo na aktiváciu vykurovacích/chladiacich prvkov, aby sa materiál vrátil do cieľového teplotného rozsahu.
Ultrazvukové alebo tlakové snímače hladiny v každej nádrži na surovinu privádzajú priebežné údaje o zásobách do riadiaceho systému. Systém používa tieto údaje na:
Na úrovni softvéru je inteligencia systému vyjadrená schopnosťou správy receptov. Receptúra je v tomto kontexte kompletná špecifikácia pre formuláciu lepidla – definuje nielen pomer každej zložky, ale aj cieľovú viskozitu, prijateľné tolerančné pásmo okolo tejto viskozity, cieľový teplotný rozsah pre miešanie, výstupný prietok na stanicu a akékoľvek špeciálne pokyny na miešanie alebo postupovanie.
Moderné databázy receptov inteligentné miešacie systémy zvyčajne uložiť desiatky až stovky jednotlivých formulácií , pokrývajúci každý typ produktu, substrát a procesný stav, ktorý má výrobná linka zvládnuť. Prepínanie medzi receptami vyžaduje len niekoľko ťuknutí na dotykovú obrazovku HMI – ovládač potom automaticky nastaví všetky otáčky čerpadla, polohy ventilov, nastavené hodnoty teploty a prahové hodnoty monitorovania tak, aby zodpovedali novej receptúre.
Dobre navrhnutý recept zvyčajne obsahuje nasledujúce polia:
Pretože nesprávne formulácie môžu spôsobiť významné chyby produktu – slabú priľnavosť, neúplné vytvrdnutie, delamináciu alebo povrchové chyby – systémy riadenia receptúr zahŕňajú riadenie prístupu na základe rolí. Výrobným operátorom môže byť povolené vyberať a spúšťať receptúry, ale nie ich upravovať. Iba autorizovaní inžinieri alebo manažéri kvality môžu vytvárať alebo meniť parametre receptúry a všetky zmeny sa zaznamenávajú s časovou pečiatkou a identitou používateľa na účely sledovateľnosti.
Logika ovládania v inteligentnom systéme miešania lepidla presahuje jednoduché sledovanie požadovanej hodnoty. Zahŕňa rozhodovanie na základe podmienok, ktoré umožňuje systému prispôsobiť sa produkčným udalostiam bez zásahu operátora.
V impregnačných a natieracích linkách množstvo lepidla potrebného na každej stanici priamo súvisí s rýchlosťou, ktorou sa substrát pohybuje linkou. Keď sa rýchlosť linky zvýši, za jednotku času sa musí dodať viac lepidla, aby sa zachovala správna hmotnosť zberača alebo hmotnosti náteru. Inteligentný systém miešania prijíma živý signál rýchlosti linky z riadiaceho systému výrobnej linky a automaticky proporcionálne upravuje všetky rýchlosti čerpania. Táto kompenzácia rýchlosti v uzavretej slučke zabraňuje nedostatočnému alebo nadmernému nanášaniu lepidla, ku ktorému by inak dochádzalo počas zrýchľovania, spomaľovania alebo nastavovania rýchlosti.
Systém nepretržite monitoruje chybové stavy a vykonáva vopred naprogramované reakcie. Bežné scenáre porúch a ich automatické reakcie zahŕňajú:
Pre dvojzložkové alebo viaczložkové živicové systémy, ktoré začínajú vytvrdzovať ihneď po zmiešaní, je riadenie doby spracovateľnosti kritickou funkciou automatizácie. Systém sleduje vek každej zmiešanej dávky a porovnáva ju s parametrom doby spracovateľnosti v aktívnom recepte. Ak zmiešané lepidlo prekročí dobu spracovateľnosti – parameter, ktorý môže byť v prípade rýchlotvrdnúcich melamínových živíc pri zvýšených teplotách kratší ako 30–90 minút — systém spustí automatický cyklus preplachovania, zlikviduje starý materiál a spustí novú dávku. Zabráni sa tým naneseniu čiastočne vytvrdnutého lepidla na podklad, čo by spôsobilo poruchy priľnavosti alebo povrchové chyby, ktoré by sa nemuseli zistiť, kým hotový výrobok neprejde kontrolou kvality alebo dokonca konečným zákazníkom.
Moderné inteligentné systémy na miešanie lepidiel generujú nepretržitý tok procesných údajov, ktoré sa ukladajú do interného historika údajov alebo sa exportujú do databázy na úrovni závodu. Tieto údaje slúžia viacerým účelom mimo kontroly v reálnom čase.
Každá výrobná séria je zaznamenaná s časovou pečiatkou, ktorá obsahuje názov a verziu receptúry, skutočné prietoky dosiahnuté pre každú zložku, aktuálne hodnoty viskozity, teplotný profil počas celej série, všetky spustené alarmy a spôsob ich vyriešenia a celkový objem namiešaného lepidla dodaného na každú stanicu. Tento protokol vytvára úplný záznam o sledovateľnosti spájajúci každý panel, dosku alebo potiahnutý substrát s presným zložením lepidla, podľa ktorého bol vyrobený – čo je nevyhnutné pre skúmanie kvality, záručné nároky alebo súlad s predpismi.
Exportované procesné dáta možno vložiť do softvéru SPC (Statistical Process Control) na monitorovanie schopnosti procesu v priebehu času. Sledovaním toho, ako dôsledne systém zachováva cieľové pomery a viskozitu v rámci stoviek výrobných sérií, môžu inžinieri kvality identifikovať postupný posun – spôsobený opotrebovaním čerpadla, posunom kalibrácie snímača alebo zmenami vlastností surovín – skôr, ako sa premietne do zistiteľných chýb produktu. Štúdie o operáciách impregnácie živicou ukázali, že implementácia inteligentného miešania s monitorovaním SPC môže znížiť mieru chýb produktu súvisiacich s lepidlom o 40–70 % v porovnaní s procesmi manuálneho miešania.
Údaje o meraní poskytujú vysoko presný záznam o tom, koľko z každej suroviny sa spotrebovalo počas každého výrobného cyklu. Tieto informácie sa privádzajú priamo do systémov správy materiálov, čím sa zlepšuje presnosť zásob a umožňuje sa včasné plánovanie dodávok. Umožňuje tiež presné rozdelenie nákladov podľa typu produktu – niečo, čo je mimoriadne ťažké dosiahnuť pri ručných procesoch miešania, kde sa chyby váženia a plytvanie zle sledujú.
Živicové systémy, ktoré sa nechajú vytvrdnúť vo vnútri zmiešavacej hlavy, prívodných potrubí alebo distribučného okruhu, môžu spôsobiť vážne zablokovanie, ktoré si vyžaduje výmenu nákladných komponentov. Inteligentné systémy na miešanie lepidla to riešia prostredníctvom automatizovaných sekvencií preplachovania a čistenia, ktoré sú zabudované do riadiacej logiky.
Typická sekvencia preplachovania funguje takto:
Automatizované preplachovanie výrazne predlžuje životnosť zmiešavacích hláv a prívodných vedení a eliminuje riziko, že operátori vynechajú alebo skrátia čistiace sekvencie pod výrobným tlakom – bežnú príčinu predčasného zlyhania zariadenia v manuálne riadených systémoch.
Praktické výhody inteligentných systémov na miešanie lepidiel oproti manuálnym alebo poloautomatickým alternatívam sú podstatné a kvantifikovateľné. Tu je štruktúrované porovnanie najdôležitejších prevádzkových rozdielov:
| Parameter | Ručné miešanie | Poloautomatický | Inteligentný systém |
|---|---|---|---|
| Presnosť pomeru | ± 5 – 10 % | ±2–5% | ±0,5–1 % |
| Konzistencia dávky | Vysoká variácia | Mierna variácia | Veľmi vysoká konzistencia |
| Závislosť na operátorovi | Vysoká | Stredná | Nízka |
| Materiálny odpad | Vysoká (over-mixing, spills) | Mierne | Minimálne (miešanie na požiadanie) |
| Napájanie viacerých staníc | Vyžaduje viacero operátorov | Obmedzené | Plne simultánne |
| Spracovanie údajov / sledovateľnosť | Iba papierové záznamy | Čiastočné digitálne záznamy | Plná digitálna sledovateľnosť |
| Reakcia na zmeny rýchlosti výroby | Oneskorené, manuálne | Polomanuál | Automaticky, v reálnom čase |
Okrem výkonnostných čísel zlepšujú inteligentné miešacie systémy aj bezpečnosť pracovníkov znížením priamej manipulácie s koncentrovanými živicami, tvrdidlami a rozpúšťadlami – z ktorých všetky predstavujú zdravotné riziká pri kontakte s pokožkou alebo vdýchnutí. Automatizované dodávacie systémy udržujú vystavenie nebezpečným chemikáliám na minime a znižujú počet operácií manuálneho prenosu, ktoré predstavujú riziko úniku.
An inteligentný systém miešania lepidla je najúčinnejší, keď funguje ako integrovaná súčasť celkovej architektúry riadenia výrobnej linky, a nie ako samostatný ostrovček automatizácie. Integrácia so systémami na úrovni linky a na úrovni závodu odomyká možnosti, ktoré izolované systémy nedokážu poskytnúť.
Zmiešavací systém si vymieňa signály v reálnom čase s hlavným PLC výrobnej linky prostredníctvom priemyselných komunikačných protokolov, ako sú PROFIBUS, PROFINET, EtherNet/IP alebo Modbus TCP. Medzi hlavné vymieňané signály patria:
Na úrovni riadenia závodu môžu byť procesné dáta zo systému miešania spotrebované systémom Manufacturing Execution System (MES) na plánovanie výroby, kontrolu kvality a analýzu OEE (Overall Equipment Effectiveness). Údaje o spotrebe materiálu môžu prúdiť do systému ERP závodu, aby sa automaticky aktualizovali záznamy o zásobách, spúšťali objednávky na suroviny, ktoré sa blížili k vyčerpaniu, a vypočítali sa skutočné náklady na materiál na výrobnú zákazku.
Táto úroveň integrácie znamená, že inteligentný systém miešania lepidla prispieva nielen ku kvalite fyzického produktu, ale aj k efektívnosti a transparentnosti celej výrobnej operácie – čím sa stáva základnou súčasťou prostredia inteligentnej továrne, a nie jednoduchým kusom procesného zariadenia.
Pre systém, ktorý hrá takú zásadnú úlohu v kvalite výroby, je spoľahlivosť a udržiavateľnosť prvoradá. Inteligentné systémy na miešanie lepidla sú navrhnuté s ohľadom na túto skutočnosť prostredníctvom niekoľkých konštrukčných možností.
Pomocou sledovania údajov o výkone čerpadla v priebehu času dokáže riadiaci systém zistiť skoré známky opotrebovania – zvyčajne sa prejavujúce ako postupné zvyšovanie výkonu VFD potrebného na dosiahnutie daného prietoku. Keď účinnosť čerpadla klesne pod konfigurovateľnú prahovú hodnotu, systém pred úplným zlyhaním čerpadla vygeneruje upozornenie na údržbu, čo umožňuje plánovanú výmenu počas plánovanej odstávky namiesto neplánovanej poruchy.
Inštalácie s vysokou dostupnosťou zahŕňajú redundantné čerpadlá pre vedenia kritických prísad s automatickým prepínaním pri detekcii poruchy. Niektoré systémy obsahujú aj redundantné prietokomery s logikou krížového porovnávania – ak sa dva merače na tej istej linke nezhodujú o viac ako prahovú hodnotu, systém namiesto toho, aby pokračoval v kontrole proti potenciálne chybnému odčítaniu, označí chybu snímača.
Prietokomery a viskozimetre vyžadujú pravidelnú kalibráciu, aby bola zachovaná presnosť. Väčšina inštalácií plánuje úplnú kalibráciu prietokomeru každé 3–6 mesiacov s priebežnými overovacími kontrolami – porovnávaním nameranej spotreby so zmenami hladiny v nádrži – vykonávanými týždenne. Riadiaci systém je možné nakonfigurovať tak, aby upozornil operátorov, keď sa blížia termíny kalibrácie, čím sa zabráni prehliadnutiu plánov kalibrácie počas rušných výrobných období.
Inteligentný systém miešania lepidla si vyslúži slovo „inteligentný“ vďaka kombinácii piatich schopností, ktoré žiadny jednoduchší systém nedokáže simultánne replikovať:
Spoločne tieto schopnosti premieňajú miešanie lepidla z manuálnej úlohy náchylnej na chyby na presne kontrolovaný, nepretržite monitorovaný a plne zdokumentovaný výrobný proces – taký, ktorý priamo prispieva ku kvalite, konzistencii a efektívnosti celej operácie výroby impregnácie a náteru.
