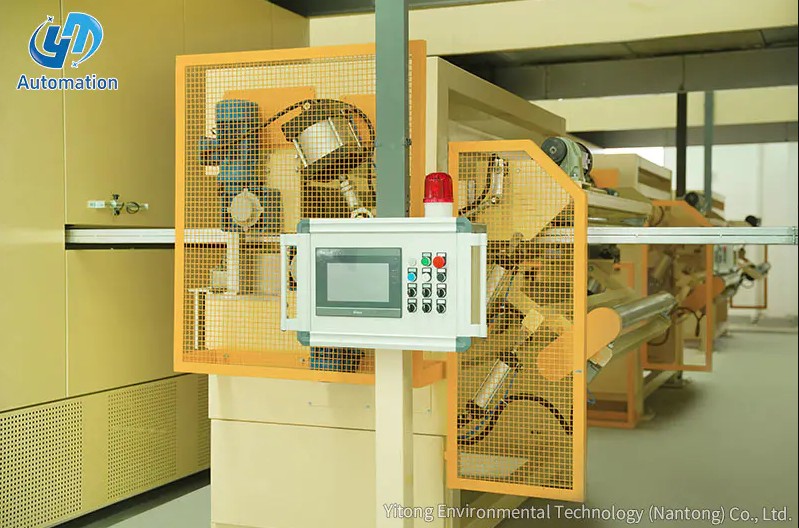

Čo je sekundárny lakovací stroj?

A sekundárny lakovací stroj je špecializované priemyselné zariadenie používané v procese výroby káblov z optických vlákien na nanášanie ochrannej polymérovej vrstvy – známej ako sekundárny povlak alebo voľná trubica – na optické vlákna alebo pásiky z vlákien. Táto vrstva chráni jemné sklenené vlákna pred mechanickým namáhaním, vlhkosťou a poškodením životného prostredia , čo z neho robí jednu z najdôležitejších fáz pri výrobe spoľahlivých káblov z optických vlákien. Stručne povedané, stroj na sekundárne nanášanie premieňa krehké holé vlákna na odolné, nasaditeľné káblové komponenty pripravené na ďalšie opláštenie a inštaláciu.

Okrem jednoduchej ochrany proces sekundárneho nanášania presne riadi priemer vyrovnávacej trubice, hrúbku steny a hustotu výplne gélu – to všetko priamo ovplyvňuje výkon optického prenosu kábla a dlhodobú životnosť v teréne.

Hlavná funkcia a úloha pri výrobe káblov z optických vlákien

V typickej výrobnej linke optických káblov sa holé optické vlákna najprv podrobia primárnemu povlaku (akrylátový povlak aplikovaný priamo na sklo) a potom vstupujú do štádia sekundárneho povlaku. Stroj na sekundárne nanášanie vytláča termoplastický materiál – najčastejšie PBT (polybutyléntereftalát), PP (polypropylén) alebo HDPE (polyetylén s vysokou hustotou) – okolo jedného alebo viacerých vlákien, čím sa vytvorí vyrovnávacia trubica.

Tento proces zvyčajne zahŕňa tri simultánne operácie:

• Odvíjanie vlákna a kontrola napätia na udržanie konzistentnej polohy vlákna v trubici
• Injekcia gélu alebo tixotropnej zlúčeniny na naplnenie skúmavky a zabránenie vniknutiu vody
• Extrúzia a chladenie na vytvorenie a stuhnutie vonkajšej vyrovnávacej trubice

Výsledkom je vyrovnávacia pamäť s voľnými rúrkami – základný stavebný blok používaný v dizajnoch káblov s lankovým, štrbinovým a páskovým vláknom nasadených v telekomunikačných sieťach po celom svete.

Rám stroja a konštrukčný dizajn

Štrukturálna integrita sekundárneho lakovacieho stroja je základom presnej výroby. Rám stroja sa zvyčajne vyrába vysokonapäťovým zváraním oceľového plechu A3 v kombinácii so spracovaním konštrukčnej ocele (typ ocele). , čo zaisťuje, že celá platforma zostane pevná a bez vibrácií aj počas vysokorýchlostnej nepretržitej prevádzky.

Oceľ A3 (ekvivalentná Q235 v čínskych normách) ponúka vynikajúcu zvárateľnosť, miernu pevnosť v ťahu (zvyčajne 370–500 MPa) a dobrú ťažnosť – vďaka čomu je ideálnym základným materiálom pre rámy ťažkých priemyselných strojov. Zvarený a opracovaný rám odoláva ohybu a tepelnej deformácii, čo je rozhodujúce pre udržanie tolerancií vyrovnania až ±0,01 mm naprieč systémom vytláčacej hubice a chladiaceho žľabu.

Robustná konštrukcia rámu tiež zvláda hmotnosť a vibrácie:

• Vysokovýkonné vláknové navijaky (často držia 25 km alebo viac vlákna na cievku)
• Zostava valca extrudéra a závitovky (zvyčajne s priemerom závitovky 30–60 mm)
• Viacero žľabov na chladiacu vodu, často s celkovou dĺžkou 6–10 metrov
• Navijak a navíjací systém pracujúci rýchlosťou až 300 m/min

Štruktúra náteru: Povrchový náter a spodný náter

Jednou z definujúcich štrukturálnych charakteristík sekundárneho poťahovacieho stroja je jeho dvojvrstvová poťahovacia konfigurácia. V štandardnom nastavení je povrchová vrstva umiestnená v prednej časti stroja a spodná vrstva je umiestnená v zadnej časti. Toto usporiadanie zaisťuje, že povlak sa nanáša v presnom, vrstvenom poradí, ktoré vytvára stenu vyrovnávacej trubice rovnomerne a bez delaminácie.

Pokrytie tváre (predná poloha)

Tvárový povlak tvorí vnútorný povrch vyrovnávacej trubice, ktorý je v kontakte s optickými vláknami alebo gélovou náplňou. Táto vrstva musí byť chemicky inertná voči tixotropnému výplňovému gélu a nesmie vyvolávať mikroohybové napätie na vláknach. Materiály ako PBT sa tu bežne používajú kvôli ich nízkej rýchlosti zmrštenia a vynikajúcej rozmerovej stabilite – PBT zvyčajne vykazuje lineárne zmrštenie menšie ako 0,5 % po ochladení, čo je nevyhnutné na udržanie požadovanej prebytočnej dĺžky vlákna (EFL) vo vnútri rúrky.

Spodný náter (zadná poloha)

Spodná vrstva tvorí vonkajšiu ochrannú stenu nárazníkovej rúrky a poskytuje mechanické vlastnosti potrebné na splietanie a inštaláciu kábla. Táto vrstva môže používať rovnaký alebo kompatibilný termoplastický materiál a musí sa hladko spájať s povrchovou vrstvou. Hrúbka steny spodného povlaku je presne kontrolovaná – zvyčajne medzi 0,3 mm a 0,9 mm – v závislosti od špecifikácie konštrukcie kábla a zamýšľaného prostredia nasadenia (napr. anténa, priame zakopanie alebo inštalácia potrubia).

Usporiadanie týchto dvoch poťahových vrstiev spredu dozadu umožňuje, aby bola každá hlava extrudéra individuálne vyladená z hľadiska teplotného profilu, tlaku taveniny a priepustnosti materiálu, čo dáva výrobcom podrobnú kontrolu nad geometriou rúr a mechanickým výkonom.

Kľúčové komponenty sekundárneho nanášacieho stroja

Kompletná sekundárna lakovacia linka pozostáva z viacerých integrovaných subsystémov. Pochopenie každého komponentu pomáha výrobcom optimalizovať efektivitu výroby a kvalitu produktov.

Moderné stroje tiež integrujú a Riadiaci systém na báze PLC ktorý koordinuje všetky podsystémy v reálnom čase, čo umožňuje spätnú väzbu medzi hodnotami OD meradla a rýchlosťou závitovky extrudéra alebo rýchlosťou hnacieho hriadeľa, aby sa automaticky udržiavali rozmerové tolerancie počas celého výrobného cyklu.

Technické špecifikácie a výkonové parametre

Stroje na sekundárne nanášanie sa výrazne líšia svojou schopnosťou v závislosti od zamýšľanej aplikácie a objemu výroby. Nižšie sú uvedené reprezentatívne technické parametre pre stredne až vysokokapacitné stroje používané v komerčných závodoch na výrobu optických káblov:

• Rýchlosť linky: 40–300 m/min (vysokorýchlostné modely optimalizované pre sériovú výrobu)
• Počet vlákien na skúmavku: 1 až 24 vlákien (modely s páskou podporujú až 12-vláknové pásky)
• Rozsah vonkajších priemerov vyrovnávacej trubice: 1,0 mm až 4,0 mm
• Ovládanie hrúbky steny: ±0,05 mm alebo lepšie
• Priemer závitovky extrudéra: 30 mm, 45 mm alebo 60 mm v závislosti od požiadaviek na priepustnosť
• Kompatibilné materiály: zlúčeniny PBT, PP, HDPE, LSZH
• Spotreba energie: typicky 30–80 kW pre celú linku
• Stopa stroja: približne 15–30 metrov na dĺžku v závislosti od konfigurácie chladiaceho žľabu

Nadmerná dĺžka vlákna (EFL) vo vnútri trubice – kritický parameter, ktorý určuje, ako dobre kábel zvláda ťahové zaťaženie bez namáhania vlákien – sa zvyčajne nastavuje medzi 0,2 % a 0,5 % a je riadený pomerom rýchlosti odvíjania vlákna k rýchlosti navijaka.

Typy sekundárnych lakovacích strojov

Rôzne konštrukcie káblov vyžadujú rôzne konfigurácie sekundárneho nanášacieho stroja. Tri primárne typy sú:

Jednorúrková sekundárna lakovacia linka

Vyrába jednu vyrovnávaciu trubicu naraz a je vhodná pre menšie výrobné operácie alebo špeciálne typy káblov. Tieto stroje sa jednoduchšie obsluhujú a udržiavajú, pričom investičné náklady sa zvyčajne pohybujú od 80 000 do 200 000 USD na kompletnú linku.

Viacrúrková sekundárna lakovacia linka

Schopný vyrábať viacero rúr súčasne paralelne, čím sa výrazne zvyšuje priepustnosť. Výrobcovia veľkoobjemových káblov, ktorí nasadzujú milióny vláknových kilometrov ročne, sa často spoliehajú na linky s viacerými rúrkami, aby splnili výrobné ciele bez toho, aby proporcionálne zmenšovali podlahovú plochu alebo prácu.

Linka sekundárneho poťahovania z pásových vlákien

Špeciálne navrhnuté na poťahovanie plochých pásikov vlákien (4, 8 alebo 12 pások vlákien) namiesto jednotlivých voľných vlákien. Vytláčacia hlava a chladiaci systém sú upravené tak, aby sa prispôsobili plochému profilu pásky a ovládanie EFL je obzvlášť dôležité, aby sa zabránilo vybočeniu pásky alebo namáhaniu vlákna vo vnútri rúrky.

Sekundárny proces nanášania krok za krokom

Pochopenie výrobného procesu pomáha operátorom riešiť problémy s kvalitou a optimalizovať nastavenia stroja. Tu je štandardná postupnosť typického cyklu sekundárneho náteru:

1. Zaťaženie vláknami: Primárne potiahnuté optické vlákna sú naložené na odvíjacie cievky. Napätie vlákna sa nastavuje podľa počtu vlákien na rúrku a podľa vytláčaného materiálu.
2. Navliekanie a zarovnanie: Vlákna sú prevlečené cez vedenie vlákna, hrot matrice a telo matrice. Správne vycentrovanie vlákien v matrici je rozhodujúce pre dosiahnutie rovnomernej hrúbky steny.
3. Predhrievanie extrudéra: Zóny valca extrudéra sa postupne zvyšujú na prevádzkovú teplotu – pre PBT to zvyčajne znamená teplotný profil od 200 °C (zóna podávania) do 260 °C (zóna matrice). Doba zahrievania je zvyčajne 30-60 minút.
4. Základný gélový systém: Tixotropná výplňová hmota sa zahrieva a plní cez injekčnú ihlu, kým nepreteká rovnomerne, čím sa zabezpečí, že v gélovej linke nebudú žiadne vzduchové vrecká.
5. Štartovacia a rýchlostná rampa: Linka začína pri nízkej rýchlosti (10–20 m/min), pričom sa overuje vonkajší priemer trubice, hrúbka steny a poloha vlákna. Rýchlosť sa postupne zvyšuje na cieľovú rýchlosť výroby.
6. Produkcia v ustálenom stave: Riadiaci systém PLC monitoruje OD v reálnom čase a vykonáva mikroúpravy, aby sa zachovali rozmery trubice v rámci špecifikácie. Operátori monitorujú proces prostredníctvom obrazoviek HMI a pravidelného manuálneho odberu vzoriek.
7. Výmena cievky: Keď je navíjacia cievka plná, linka vykoná automatickú alebo poloautomatickú výmenu, odreže rúrku a prenesie na novú cievku s minimálnou stratou výroby.

Kontrola kvality sekundárneho náteru

Kvalita sekundárneho povlaku sa meria podľa rozmerových štandardov a štandardov optického výkonu. Kľúčové parametre kvality zahŕňajú vonkajší priemer (OD), vnútorný priemer (ID), excentricitu hrúbky steny, úroveň naplnenia gélom a EFL. Tieto musia byť v súlade s medzinárodnými normami, ako sú IEC 60794-1 a ITU-T G.652 pre hotový kábel.

Bežné chyby kvality a ich hlavné príčiny zahŕňajú:

• Variácia priemeru trubice: Zvyčajne je to spôsobené kolísavou rýchlosťou linky, nestabilitou tlaku taveniny alebo kolísaním teploty chladiacej vody.
• Excentricita steny: Vyplýva to z nesprávneho usporiadania vlákien v matrici alebo nerovnomerného rozloženia tepla cez hlavu matrice.
• Nedostatočná gélová náplň: Spôsobené chybou kalibrácie gélového čerpadla alebo vtiahnutím vzduchu do systému prívodu gélu, čo vedie k poruchám blokovania vody v prevádzke.
• Vybočenie vlákna alebo vysoká EFL: Vyskytuje sa, keď je prenosová rýchlosť vlákna príliš vysoká v porovnaní s rýchlosťou linky, čím sa zvyšuje útlm na nasadených káblových úsekoch.
• Drsnosť povrchu alebo dierky: Typicky znak kontaminácie vlhkosťou v podávaní peliet alebo nesprávnych teplotných zónach extrudéra.

Z hotových rúr sa pravidelne odoberajú vzorky na pevnosť v ťahu (typicky testované pri minimálnej hodnote 100 N/100 mm), odolnosť proti rozdrveniu a overenie optického útlmu pri vlnových dĺžkach 1310 nm a 1550 nm.

Aplikácie a relevancia v odvetví

Sekundárne lakovacie stroje sú nevyhnutné pri výrobe prakticky každého typu optického kábla používaného v modernej telekomunikačnej infraštruktúre. Kľúčové oblasti použitia zahŕňajú:

• Telecom kufrové káble: Káble s vysokým počtom vlákien (144 až 1728 vlákien) používané v diaľkových a metroch sa spoliehajú na presné sekundárne potiahnuté voľné rúrky na ochranu vlákien a výkon káblov.
• Káble FTTH (Fibre to the Home): Drop káble a distribučné káble pre spojenia na poslednú míľu vyžadujú konzistentnú, nízkonákladovú výrobu voľných rúr pri vysokých rýchlostiach.
• Podmorské káblové podávače: Vysokovýkonné rúrky PBT používané v podmorských káblových systémoch musia spĺňať mimoriadne prísne rozmerové tolerancie, čo si vyžaduje pokročilé zariadenia na sekundárne poťahovanie.
• Priemyselné a vojenské káble: Odolné káble pre drsné prostredia často používajú špeciálne zložené sekundárne náterové materiály spracované na rovnakom type strojového zariadenia s prispôsobenými konfiguráciami lisovníc.

Globálne nasadenia káblov z optických vlákien sa naďalej rýchlo rozširujú, čo je poháňané zavádzaním 5G, budovaním hyperškálových dátových centier a národnými širokopásmovými iniciatívami. Priemyselní analytici predpokladajú, že globálny trh s optickými káblami do roku 2027 prekročí 20 miliárd USD , ktorá priamo poháňa trvalý dopyt po pokročilom zariadení na sekundárne nanášanie, ktoré je schopné vysokého výkonu a konzistentnej kvality.

Najlepšie postupy údržby a prevádzky

Správna údržba sekundárneho lakovacieho stroja zabezpečuje konzistentnú kvalitu produktu a maximalizuje prevádzkyschopnosť stroja. Medzi kľúčové postupy údržby patria:

Denná údržba

• Po každom výrobnom cykle očistite vytláčaciu hubicu a špičku od zvyškov polyméru
• Skontrolujte a doplňte zásobník gélovej plniacej zmesi
• Skontrolujte prietok a teplotu chladiacej vody v každej zóne žľabu
• Skontrolujte kalibráciu meradla OD pomocou referenčných štandardov

Pravidelná údržba (mesačná / štvrťročná)

• Rozoberte a dôkladne vyčistite skrutku extrudéra a valec pomocou čistiacej zmesi
• Skontrolujte opotrebovanie závitoviek a vývrtu hlavne; vymeňte, keď vôľa presiahne 0,15 mm
• Namažte ložiská navijaka a ťažnú hnaciu reťaz podľa špecifikácie výrobcu
• Prekalibrujte regulátory napätia a overte riadiace parametre PLC oproti pôvodným nastaveniam

Operátori by mali tiež vykonať úplný procesný audit vždy, keď sa zmenia šarže surovín, pretože aj malé odchýlky vo viskozite peliet PBT (MFI – index toku taveniny) môžu vyžadovať úpravy teplotných profilov a rýchlosti skrutky, aby sa zachovala rozmerová stabilita rúrky.
