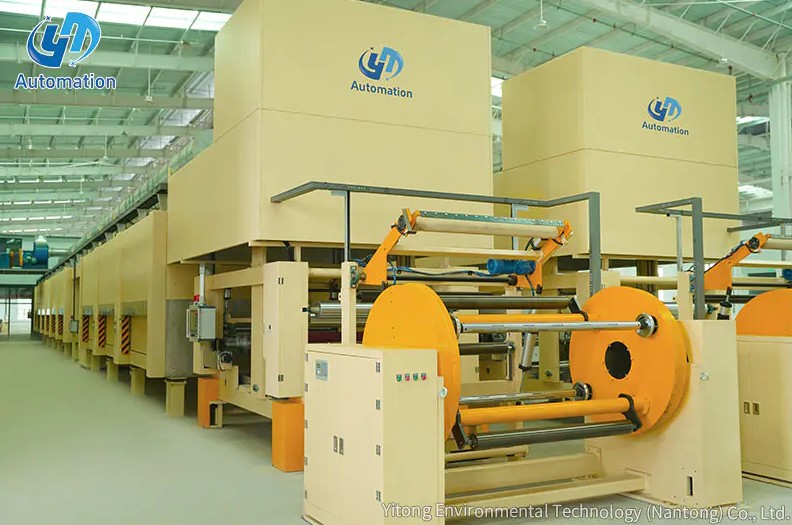

Ako si vybrať správny rotačný odvíjač?

Výber správneho Rotačný odvíjač spočíva v správnom dimenzovaní troch vecí v porovnaní s vašimi skutočnými výrobnými požiadavkami: maximálny priemer kotúča a hmotnosť, ktorú musí váš stroj zvládnuť, metóda riadenia napätia vhodná pre váš materiál a či vaša rýchlosť linky oprávňuje prevádzku na jednej stanici alebo konfiguráciu veže s možnosťou letmého spájania. Technický návod na špecifikáciu rotačného odvíjača potvrdzuje, že stroje sú bežne skonštruované na manipuláciu s priemermi kotúčov 400 mm až 2 500 mm a rolovacie hmotnosti v rozmedzí od 50 kg až viac ako 5 000 kg , s rýchlosťou linky od 10 metrov za minútu pri pomalej presnej práci až po 800 a viac metrov za minútu pri vysokorýchlostnej výrobe papiera a fólií, čo znamená, že špecifikácia nesprávnych parametrov v oboch smeroch vedie k poddimenzovanému stroju, ktorý obmedzuje výrobu, alebo k predimenzovanému stroju, ktorý zvyšuje zbytočné náklady.

Začnite veľkosťou a hmotnosťou kotúča, nie cenou stroja

Jedinou najčastejšou chybou špecifikácie je výber rotačného odvíjača na základe katalógovej ceny pred potvrdením, že fyzicky zvládne vašu najťažšiu a najväčšiu rolu. Údaje z technickej špecifikácie ukazujú, že základný kotúč môže vážiť od 50 kg pre úzke, ľahké materiály až po niekoľko ton pre široké kotúče papiera alebo lepenky a podľa toho musí byť ohodnotený rám stroja a podpera kotúča. Ťažké rámy vyrobené z vysokopevnostnej konštrukčnej ocele sú špecificky potrebné pre najväčšie kotúče, pretože vychýlenie rámu pri zaťažení priamo spôsobuje kolísanie napätia a chyby sledovania pásu ďalej na linke. Správnym stanovením priemeru kotúča a nosnosti najskôr zabránite scenáru, keď ostatné napínacie a vodiace systémy stroja fungujú dobre na papieri, ale v skutočnosti nedokážu podporiť váš materiál v praxi.

Výber správnej metódy kontroly napätia

Riadenie napnutia je technicky najdôležitejším podsystémom, ktorý treba urobiť správne, pretože určuje, ako dôsledne odvíjač udržiava nastavené napätie, keď sa priemer kotúča zmenšuje z plného na prázdny. Používa sa niekoľko metód v závislosti od požiadaviek na rýchlosť a presnosť, pričom každá je vhodná pre rôzne typy aplikácií.

Porovnanie možností kontroly napätia

Jedna stanica alebo vežička: Konfigurácia prispôsobená rýchlosti linky

Voľba medzi odvíjačom s jednou stanicou a konfiguráciou veže by sa mala riadiť tým, koľko stratí vaša výrobná linka, keď sa zastaví kvôli výmene kotúča, a nie jednoducho rozpočtom. Odvíjač s jednou stanicou pojme jeden kotúč naraz a vyžaduje zastavenie linky, odstránenie prázdneho jadra a navlečenie nového kotúča pred obnovením výroby, vďaka čomu je vhodný pre linky s pomalšou rýchlosťou, krátke výrobné série alebo jemné materiály nevhodné na letmé spájanie. Vežový odvíjač namiesto toho drží dve alebo viac pozícií kotúčov, pričom pripravuje ďalší kotúč v pohotovostnom režime, zatiaľ čo aktívny kotúč beží, potom sa otáča do polohy a automaticky sa spája, keď sa aktívny kotúč takmer vyčerpal.

Zero Speed vs Flying Splice

V rámci revolverových konfigurácií spojovanie pri nulovej rýchlosti nakrátko zastaví sieťovinu v bode spoja, zatiaľ čo šnúra pokračuje v chode z akumulátora, zatiaľ čo letmé spájanie spája novú rolku pri plnej prevádzkovej rýchlosti pomocou lepiacich pásikov. Systémy lietajúceho spoja sa považujú za nevyhnutné vo vysokorýchlostných papierových, fóliových a flexibilných baliacich linkách, kde akékoľvek zastavenie produkuje šrot a narúša následné procesy, ktoré nemôžu tolerovať prerušenie, zatiaľ čo spájanie pri nulovej rýchlosti zostáva praktickou a lacnejšou možnosťou pre stredne rýchle linky s primeranou kapacitou vyrovnávacej pamäte.

Prispôsobenie presnosti navádzania webu vašej aplikácii

Požiadavky na vedenie pásu sa v jednotlivých odvetviach výrazne líšia a výber odvíjača bez primeranej presnosti vedenia pre váš materiál môže potichu narušiť kvalitu produktu, aj keď kontrola napätia funguje dobre. Snímače okrajov využívajúce technológiu ultrazvukového, optického alebo kontrastného snímania sú bežne špecifikované na zisťovanie polohy pásu s presnosťou plus alebo mínus 0,1 až 0,5 mm , čo je najdôležitejšie v aplikáciách, ako je tlač a konvertovanie štítkov, kde požiadavky na presnosť sútlače od okraja k okraju môžu dosahovať až plus alebo mínus 0,1 až 0,2 mm. Aplikácie pracujúce s roztiahnuteľnými materiálmi, ako sú netkané textílie, vyžadujú jemnejšie napätie a riadenie vedenia, aby sa zabránilo deformácii materiálu, zatiaľ čo tuhé materiály, ako je papier alebo lepenka, tolerujú širšiu toleranciu vedenia bez problémov s kvalitou.

Kontrolný zoznam špecifikácií pred nákupom

Zvážte materiál, ktorý v skutočnosti prevádzkujete

Rôzne priemyselné odvetvia kladú veľmi odlišné požiadavky na rovnakú hlavnú funkciu rotačného odvíjača, a preto sa tá istá platforma stroja len zriedkavo hodí pre každú aplikáciu bez nastavenia. Výroba papiera a hodvábneho papiera zvyčajne zahŕňa najťažšie kotúče, ktorých priemer niekedy presahuje 2 500 mm, čo si vyžaduje robustnú rámovú konštrukciu a riadenie vysokého krútiaceho momentu. Aplikácie flexibilného balenia vyžadujú presnú kontrolu napätia, aby sa zabránilo naťahovaniu fólie, ktoré by spôsobilo chyby v sútlači pri viacfarebnej tlači. Výroba batérií a elektroniky predstavuje najnáročnejší koniec spektra, ktorý často vyžaduje kontrolu napätia v rozmedzí plus alebo mínus 1 newton a manipuláciu bez kontaminácie pre ultra tenké, krehké elektródové fólie a separačné fólie. Prispôsobením špecifikácie vášho rotačného odvíjača skutočnej citlivosti vášho materiálu sa vyhnete nedostatočnému výkonu na jemných substrátoch a zbytočným nadmerným výdavkom na presnosť, ktorú váš materiál nevyžaduje.

Plánujte aj nakladanie kotúčov a priebežnú údržbu

Rozhodnutia o výbere by sa nemali zastaviť pri samotnej funkcii odvíjania, pretože to, ako sa kotúč naloží do stroja a ako ľahko sa dá systém udržiavať, ovplyvňuje celkové náklady na vlastníctvo. Mechanizmy na nakladanie valcov siahajú od jednoduchých systémov ručného zdvíhania až po hydraulické zdvíhacie stoly a plne automatické meniče valcov so správnym výberom v závislosti od hmotnosti valca, frekvencie výmeny a dostupného počtu pracovníkov operátora. Pokiaľ ide o údržbu, kupujúci by si mali pred nákupom potvrdiť očakávané servisné intervaly, pretože komponenty, ako sú magnetické časticové brzdy, si zvyčajne vyžadujú výmenu kvapaliny každých 1 000 až 2 000 prevádzkových hodín a kalibrácia snímača zaťaženia vo všeobecnosti vyžaduje overenie na mesačnej báze, aby sa predišlo nepozorovanému nahromadeniu posunu napätia v priebehu času.

Výber správneho rotary unwinder starts with an honest assessment of your heaviest roll, your required line speed and how much downtime your production schedule can actually absorb during roll changes, then working through tension control method, single station versus turret configuration, and web guiding precision in that order. Buyers who specify roll capacity and speed correctly from the start, rather than defaulting to whatever configuration seems standard, consistently get better long term performance from their equipment. A properly specified Rotačný odvíjač prispôsobené vašej skutočnej veľkosti kotúča, citlivosti na materiál a požiadavkám na rýchlosť poskytuje spoľahlivý výkon s nízkymi nárokmi na údržbu po celé roky a nestáva sa opakujúcim sa zdrojom problémov s napätím a neplánovanými prestojmi.
