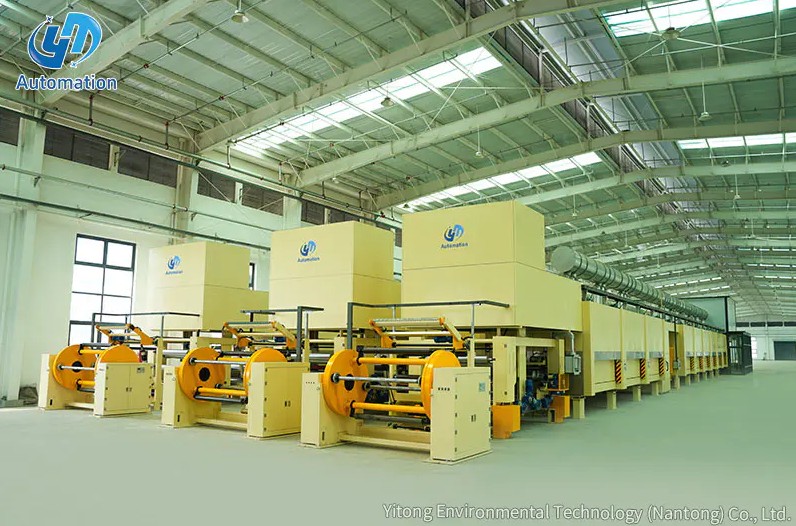

An Impregnačná linka funguje tak, že systematicky vypĺňa vzduchové dutiny vo vinutí elektromotora, cievke alebo iných poréznych komponentoch lakom alebo živicou a potom vytvrdzuje tento výplňový materiál do pevnej izolačnej hmoty. Proces sa riadi definovanou sekvenciou: predhrejte vinutie, aby sa vytlačila vlhkosť a otvorili sa medzery medzi vodičmi, naneste impregnačné médium metódou máčania, kvapkania alebo vákuového tlaku, nechajte médium úplne preniknúť a potom vytvrdzujte v peci na pečenie, aby sa živica zosieťovala do tvrdého izolačného systému bez dutín. NACH Engineering potvrdzuje, že impregnačné linky sú štandardným vybavením v priemysle motorov a generátorov, ktoré sa používajú na impregnáciu cievok LT a HT motorov a generátorov lakmi alebo živicami na zlepšenie izolačného odporu, zvýšenie celkového výkonu, zvýšenie životnosti komponentov a že tento proces sa v súčasnosti považuje za povinný v elektrotechnickom priemysle (Zdroj: NACH Engineering, živicová impregnácia pre priemysel motorov a generátorov). Najkritickejším výsledkom správne prevádzkovanej impregnačnej linky je izolačný systém takmer bez dutín ktorá zabraňuje prenikaniu vlhkosti, znižuje vibrácie cievky a výrazne predlžuje životnosť elektrického komponentu.
Predtým, ako impregnačná linka spracuje vinutie, sa priestory medzi jednotlivými vodičovými drôtmi v štrbinách cievok naplnia vzduchom. Vzduch je zlým vodičom tepla a slabým elektrickým izolantom pri zvýšených teplotách a neposkytuje žiadne mechanické spojenie medzi jednotlivými drôtmi vinutia. Výsledkom je vinutie, ktoré sa prehrieva, vnútorne vibruje a je náchylné na skraty spôsobené vlhkosťou od prvého dňa prevádzky.
Technická príručka spoločnosti Germana Motor vysvetľuje špecifické zlepšenia výkonu, ktoré impregnácia prináša: vyplnenie medzier vo vinutiach cievok a spojenie drôtov medzi sebou a s okolitými izolačnými materiálmi súčasne zlepšuje elektrickú pevnosť, mechanické vlastnosti, tepelnú vodivosť a ochranný výkon (Zdroj: Germana Motor, mali by ste vedieť o impregnačnom laku na vinutia motora). Procesná dokumentácia Godfreyho a Winga pridáva antivibračné výhody: najčastejším poruchovým režimom v motoroch je abrázia spôsobená vibráciami, ktoré spôsobujú opotrebovanie a odieranie, ktoré v konečnom dôsledku spôsobí dielektrické zlyhanie vinutia, a keď je vinutie úplne zapuzdrené impregnačnou živicou, pôsobí ako lepidlo medzi vláknami motora, čím sa znižuje vibrácie cievky a opotrebovanie, ktoré generuje (Zdroj: Impregnácia VPI funguje).
Patent na impregnáciu lakom statorovej cievky opisuje základné riziko, ktoré robí tento proces nevyhnutným: v motoroch používaných vo vlhkom prostredí, ako sú kompresorové motory v chladničkách alebo klimatizačných zariadeniach, môže tekutina vrátane vlhkosti prísť do kontaktu s vinutím cievky a spôsobiť skrat, ak povrch vinutia nie je izolovaný, čo môže spôsobiť poruchu motora alebo požiar (Zdroj: USPTO Patent 12542473, Coutral Winding Metóda of Varn). Impregnačná linka je priemyselný systém, ktorý nanáša a vytvrdzuje ochranný náter konzistentne a vo výrobnom objeme.
Impregnačná linka je konfigurovaná okolo jednej z troch primárnych impregnačných metód, z ktorých každá je vhodná pre rôzne veľkosti motorov, objemy výroby a požiadavky na izolačný výkon.
Metóda ponorenia a pečenia ponorí predhriate vinutie motora priamo do nádrže s lakom, nechá ho namočiť, kým sa nezaplnia dostupné prázdne priestory, vinutie sa stiahne, prebytočný lak sa nechá odtiecť a zostava sa potom vypečie vo vytvrdzovacej peci. NACH Engineering popisuje túto konfiguráciu: systém impregnácie zaplavením pozostáva zo zásobníka laku na chladenie a máčacej komory s vinutiami motora zostavenými do košovej konštrukcie a uchovávanými v máčacej nádrži (Zdroj: NACH Engineering, Resin Impregnation for Motor and Generator Industry). Táto metóda je vhodná pre nízkonapäťové motory s nízkym výkonom a pre aplikácie, kde je požiadavka na izoláciu mierna. Jeho obmedzením je hĺbka prieniku: samotná gravitácia a kapilárne pôsobenie nedokáže spoľahlivo zatlačiť lak do hlbokých štrbín a úzkych priestorov väčších alebo zložitejších vinutí.
Vákuová tlaková impregnácia je najvýkonnejšia metóda a najpoužívanejšia na moderných impregnačných linkách pre motory stredného a vysokého napätia. HECO popisuje postupnosť procesu: predhriaty stator alebo rotor sa spustí do tlakovej komory VPI a vytvorí sa vákuum; do komory sa vloží živica s nulovým percentom rozpúšťadiel; je aplikovaný tlak; a ponorená jednotka sa dôkladne impregnuje živicou, čím sa dosiahne a 4 až 5 milimetrová vrstva izolačnej živice a izolačný systém takmer bez dutín (Zdroj: HECO, Izolačné elektromotory: VPI alebo Varnish Dip). Procesná dokumentácia MES Singapore poskytuje postupnosť krok za krokom: predhrejte vinutie, spustite ho do tlakovej komory, utesnite komoru, vytvorte vákuum, nechajte epoxidovú živicu bez rozpúšťadla tiecť z nádoby so živicou do komory, kým nie je vinutie úplne ponorené, aplikujte tlak, kým nie je vinutie značne impregnované, vyberte z komory a pečte, kým živica úplne nevytvrdne (zdroj VPI: Prečo je motor VPI v Singapure dôležitý).
Vákuový krok je kritický, pretože evakuuje zvyškový vzduch z každej dutiny vo vinutí predtým, ako vstúpi živica. Bez tohto kroku zachytený vzduch vytvára bubliny vo vytvrdenej živici, ktoré sa stávajú miestami čiastočného výboja a prípadného narušenia izolácie pod prevádzkovým napätím. Dreisilker Electric Motors potvrdzuje, že kapacita je monitorovaná počas cyklu VPI, aby sa určilo, že živicová náplň je prijateľná pred uzavretím cyklu, čo poskytuje merateľný indikátor kvality zabudovaný priamo do procesu (Zdroj: Dreisilker Electric Motors, 4 typy metód izolácie vinutia motora).
Metóda kvapkania, nazývaná aj rotačná impregnácia, otáča statorom na vodorovnej osi pri zahrievaní a pri otáčaní kvapká živicu na konce vinutia. Lamnowov technický popis procesu vysvetľuje mechanizmus penetrácie: lak kvapká na konce vinutia a preniká do vnútorných vinutí a štrbín pod kombinovaným účinkom gravitácie, kapilárneho pôsobenia a odstredivej sily generovanej rotáciou (Zdroj: Lamnow, Six Motor Winding Impregnating Varnishing Methods). NACH Engineering potvrdzuje, že táto metóda sa používa pre rýchle výrobné cykly s minimálnym alebo žiadnym plytvaním živicou, vďaka čomu je obzvlášť vhodná pre veľkoobjemovú výrobu menších štandardizovaných motorov, kde je hlavným výrobným záujmom priepustnosť (Zdroj: NACH Engineering, živicová impregnácia pre priemysel motorov a generátorov).
| Method | Kvalita penetrácie | Najlepšia aplikácia | Kľúčová výhoda |
| Zaliať a upiecť | Mierne, poháňané gravitáciou | Nízkonapäťové motory, nízky výkon | Jednoduché vybavenie, nízke náklady |
| Vákuový tlak VPI | Takmer bez dutín, hrúbka 4 až 5 mm | Stredné a vysokonapäťové motory tvoria cievkové systémy | Maximálna kvalita izolácie, eliminuje vzduchové bubliny |
| Otočný odkvapkávač | Dobré, posilnené odstredivým pôsobením | Veľkosériová výroba štandardizovaných motorov | Rýchly cyklus, minimálny odpad živice |
Výrobná impregnačná linka integruje viacero sekvenčných výrobných staníc do kontinuálneho alebo dávkového systému spracovania. Každá stanica plní špecifickú funkciu v celkovej postupnosti ošetrenia.
Prvá stanica ohrieva vinutie motora alebo zostavu cievky na definovanú teplotu predtým, ako vstúpi do impregnačného média. Predhrievanie plní dve funkcie: odvádza zvyškovú vlhkosť z vinutia, ktorá by inak bránila priľnutiu živice a vytvárala dutiny vo vytvrdnutej izolácii, a znižuje viskozitu živice pri kontakte, čím zlepšuje prenikanie do tesných medzier medzi vodičmi. Dokumentácia procesu VPI MES Singapore potvrdzuje, že predhriatie vinutia je základným prvým krokom predtým, ako vinutie vstúpi do impregnačnej komory (Zdroj: MES Singapore, VPI: Why Insulation Is Important For Your Motor Windings). Spoločnosť Germana Motor potvrdzuje, že medzi základné požiadavky na impregnačný lak patrí nízka viskozita a vysoký obsah pevných látok špeciálne na zabezpečenie dobrej penetrácie a aplikácie náteru a že krok predhrievania to uľahčuje zahrievaním kovových povrchov, ktoré sú v kontakte so živicou (Zdroj: Germana Motor, Impregnačný lak na vinutia motorov).
Jadrom linky je impregnačná stanica. V prípade liniek VPI ide o utesnenú tlakovú nádobu vybavenú prípojkami vákuovej pumpy, systémom na prenos živice napojeným na samostatnú skladovaciu nádrž živice s riadenou teplotou a prístrojové vybavenie na kontrolu tlaku. V prípade liniek skvapkávanej impregnácie je to rotačný prípravok s riadeným usporiadaním odkvapkávacích trysiek a záchytnou miskou, ktorá recirkuluje prebytočnú živicu. Pre ponorné linky je to namáčacia nádrž s reguláciou hladiny a drenážnou tyčou nad ňou. V popise závodu spoločnosti NACH Engineering sa uvádza, že v prípade systémov VPI môže byť živica vytlačená dodatočným tlakom pre lepšiu penetráciu a že po stanovenom čase sa živica prenesie späť do skladovacej nádrže a uskladní sa v chlade, aby sa zachovala jej doba spracovateľnosti (Zdroj: NACH Engineering, Resin Impregnation for Motor and Generator Industry).
Po impregnácii sa vinutie vyberie z média a umiestni sa tak, aby umožnilo prebytočnej živici odtiecť pred vytvrdením v peci. V linkách na kvapkovú impregnáciu táto stanica často zahŕňa krátky krok gélového zahrievania, ktorý čiastočne vytvrdzuje povrch živice, aby sa zabránilo odkvapkávaniu a ochabovaniu počas prepravy do vytvrdzovacej pece. Správna drenáž a kontrola gélovatenia zabraňuje tvorbe kaluží živice okolo koncov vinutia, ktoré by vyžadovali odstránenie po vytvrdnutí a mohli by ovplyvniť rozmerové tolerancie.
Vytvrdzovacia pec dokončí zosieťovanie impregnačnej živice do jej konečného pevného stavu. Časové a teplotné profily v peci sú špecifikované výrobcom živice a musia byť presne dodržané, pretože vytvrdzovanie zanecháva nezosieťovanú živicu, ktorá zostáva krehká a zlyhá v prevádzke, zatiaľ čo nadmerné vytvrdzovanie môže spôsobiť tepelné poškodenie izolačných materiálov vinutia priľahlých k živici. Špecifikácia spoločnosti Germana Motor pre požiadavky na vytvrdzovanie impregnačného laku zahŕňa rýchle vytvrdzovanie, nízku teplotu a dobré vnútorné schnutie ako tri kľúčové vlastnosti, ktoré výrobná linka vyžaduje od živicového systému (Zdroj: Germana Motor, Impregnačný lak pre vinutia motorov).
Chemický systém použitý v procese impregnácie určuje hĺbku prieniku, rýchlosť vytvrdzovania, kvalitu vyplnenia dutín a tepelnú triedu hotovej izolácie. V moderných impregnačných linkách sa používajú dve hlavné kategórie.
Laky na báze rozpúšťadla nesú aktívnu živicu rozpustenú v organickom rozpúšťadle, ktoré sa počas vytvrdzovania odparuje. Technický prehľad spoločnosti Germana Motor uvádza, že impregnačné laky na báze rozpúšťadiel ponúkajú dobrú stabilitu pri skladovaní, penetráciu a filmotvorné vlastnosti pri relatívne nízkych nákladoch, vyžadujú si však dlhší čas impregnácie a vypaľovania, a že zvyškové rozpúšťadlá môžu vytvárať dutiny v impregnovanom materiáli, zatiaľ čo odparovanie rozpúšťadiel prispieva k znečisteniu životného prostredia (Zdroj: Germana Motor, Impregnačný lak na vinutia motorov). Tieto laky sa používajú predovšetkým pre nízkonapäťové motory a elektrické vinutia, kde sú nároky na výkon mierne.
Živice bez obsahu rozpúšťadiel sú preferovanou voľbou pre moderné rady VPI a vysokovýkonné aplikácie. Germana Motor potvrdzuje, že impregnačné laky bez obsahu rozpúšťadiel rýchlo vytvrdzujú s krátkymi časmi impregnácie a vypaľovania, eliminujú vzduchové medzery v impregnovaných izolačných častiach tým, že nezanechávajú prázdne miesta rozpúšťadla, a ponúkajú lepšiu súdržnosť, elektrické a mechanické vlastnosti ako alternatívy na báze rozpúšťadiel, a preto boli široko používané vo vysokonapäťových aplikáciách (Zdroj: Germana Motor, Impregnation Lak for Motor Windings). HECO špecifikuje, že živica používaná v systémoch VPI obsahuje nula percent rozpúšťadiel, čím vzniká izolácia bez dutín, ktorá definuje výhodu procesu VPI (Zdroj: HECO, Insulating Electric Motors: VPI alebo Varnish Dip).
Impregnačné linky slúžia na akýkoľvek výrobný alebo opravárenský proces, ktorý vyrába alebo upravuje elektrické vinutia a cievky na prevádzku pod elektrickým napätím.
Správne navrhnutá a prevádzkovaná impregnačná linka produkuje merateľné výsledky kvality, ktoré je možné overiť na každom spracovanom vinutí predtým, ako opustí linku.
Ytinte Impregnačná linka séria je navrhnutá tak, aby podporovala konzistentné, opakovateľné výsledky naprieč týmito indikátormi kvality, pričom kombinuje precíznu kontrolu teploty vo fázach predhrievania a vytvrdzovania, programovateľné riadenie cyklu impregnácie a systémy manipulácie so živicou, ktoré zachovávajú vlastnosti materiálu počas výrobnej operácie.
